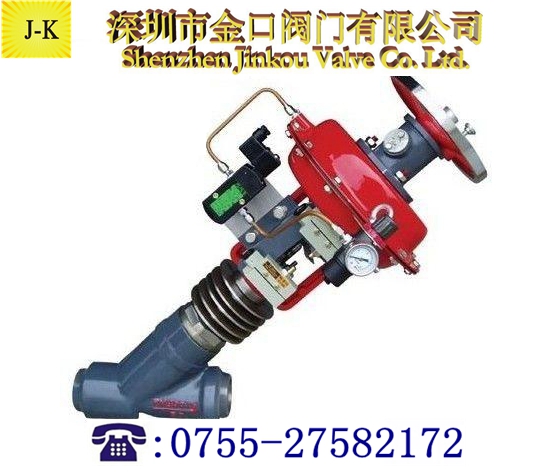

Y型氣動疏水閥上部由閥蓋和填料箱組成，利于快速拆裝以及在原地維修。傾斜閥桿的構造和最佳的流道形狀設計使介質近于直線的方式，閥門具有最佳的Cv值，產生比其它形式閥門更低的壓降。

Y型氣動疏水閥參數：

產品名稱：	Y型氣動疏水閥
產品型號：	Y
產品口徑：	DN25-200
產品壓力：	0.6～10MPa
產品材質：	碳鋼、不銹鋼、合金鋼等
閥體：	25+Stellite21
閥瓣：	25+Stellite21
閥桿：	1Cr13
填料箱：	25
壓板	1Cr13
填料：	夾不銹鋼絲編織柔性石墨

Y型氣動疏水閥原理:
采用閥體中腔導向的閥瓣具有上下兩個導引環，閥瓣的頂部和底部同時導向，構成全程在閥體中腔導向的活塞式閥瓣，可以消除因各種受力不當產生的卡死，表面擦傷，閥桿彎曲，閥瓣振顫等現象。閥瓣底部的導引環將90%的流體以接近直線的方式通過，有效地消除所有側面沖擊引起的不良反應。這些特點使該閥門很適用于電站蒸汽快速“排放”和“疏水”系統。閥瓣密封面堆焊硬質合金，該合金具有極佳的機械特性，耐磨損，耐沖蝕，可保持閥門長久的使用壽命。閥桿填料采用進口的特種填料，能起到最佳的防漏效果，并且經久耐用，拆裝方便。填料箱與閥體處的密封采用夾316高目柔性石墨墊，以預定的扭矩進行裝配,安全可靠，杜絕外漏。采用氣動裝置作為執行機構,對閥門的控制精確,安全,有效。填料箱采用特殊結構設計，保證足夠的強度和良好的熱學特性。
對接焊坡口尺寸按ANSI B16.25
承接焊尺寸按ANSI B16.34
承插焊口徑范圍：1/2″～ 2-1/2″
對接焊口徑范圍：1/2″～ 4″
試驗檢驗標準：JB/T3595

Y型氣動疏水閥結構圖:
