柱塞式截止閥概述：
UJ41H柱塞式截止閥的柱塞表面經過高精度外圓磨床加工而成，密封環采用彈性強、耐磨性高的無毒新型密封材料，所以密封可靠，經久耐用，從而提高了柱塞閥的使用壽命。UJ41H柱塞式截止閥是根據原有的截止閥連接尺寸設計制造的，是安裝在蒸汽管道上，閥桿部位無泄漏，是鍋爐蒸汽最理想閥門。
柱塞式截止閥工作原理：
UJ41H柱塞式截止閥當手輪旋轉時，通過閥桿帶動柱塞在孔架中間上下往復運動來完成閥門的開啟與關閉功能。在閥門中柱塞與密封環間采用過盈配合，通過調節壓蓋中法蘭螺栓，使密封環壓縮所產生的側向力與閥體中孔面及柱塞外圓密封，從而保證了閥門的密封性。
柱塞截止閥的運用范圍
●閥門設計、制造按：GBl2235《法蘭連接鋼截止閥升降式止回閥》的規定。
●閥門的結構長度按：GBl2221《法蘭連接金屬閥門長度》系列尺寸。API閥心結構長度按ANSI 16110-86有關尺寸選用。
●閥門連接法蘭尺寸按：HGJl44-76-91《鋼制管法蘭、墊片、緊固件》及HG標準中的尺寸選用。
●閥門檢查和試驗按：GB/T13927《閥門的實驗和檢驗》及API 598《閥門的實驗和檢驗》要求。
柱塞截止閥的安裝和維修
●本公司生產的柱塞截止閥出廠前均進行過嚴格試壓、驗收。使用時只需將外表及孔腔清洗干凈，不必拆洗和更換。
●本閥門可在任意位置安裝，介質流動方向見閥體上箭頭所示。
●經過一段時間的使用，密封環如有磨損有滲漏必須先將閥門關閉后，再將中法蘭螺栓均勻略加旋緊以至下滲漏即可，
●不宜盲目將螺栓擰得太緊。同時更換時應防止柱塞和新裝密封環表面裂痕和碰傷。

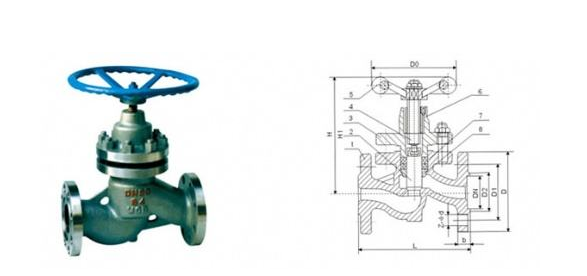

柱塞式截止閥外形尺寸：
柱塞截止閥的結構規范
|
PNl.6-4.O
PN6.4-10.0
|
DNl5-250
DNl5-100
|
PNl.6-4.O
PN6.4-10.0
|
DN≥250
DN≥200
|
|
柱塞截止閥
|
平衡式柱塞截止閥
|
柱塞截止閥的性能規范
|
閥體材料
|
適用溫度
|
適用介質
|
壓力范圍
|
|
鑄 鋼
|
≤425℃
|
水、蒸汽、石油產品
|
PNl.6-1.6MPa
|
|
不銹鋼
|
≤300℃
|
硝酸、醋酸
|
通徑范圍
|
|
含鉬不銹鋼
|
≤300℃
|
氮、氫、氨尿素等
|
DNl5-500mm
|
法蘭連接柱塞截止閥結構尺寸
|
1.6-MPa UJ41H-16C UJ41W-16CP/R
|
|
公稱通徑DN(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
|
主要外形尺寸
及連接尺寸
(mm)
|
L
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
650
|
698
|
787
|
914
|
987
|
987
|
|
D
|
95
|
105
|
115
|
135
|
145
|
160
|
180
|
195
|
215
|
245
|
280
|
335
|
405
|
460
|
520
|
580
|
640
|
705
|
|
D1
|
65
|
75
|
85
|
100
|
110
|
125
|
145
|
160
|
180
|
210
|
240
|
295
|
355
|
410
|
470
|
525
|
585
|
650
|
|
D2
|
45
|
55
|
65
|
78
|
85
|
100
|
120
|
135
|
155
|
185
|
210
|
265
|
320
|
375
|
435
|
485
|
545
|
608
|
|
b
|
14
|
14
|
14
|
16
|
16
|
16
|
18
|
20
|
20
|
22
|
24
|
26
|
30
|
30
|
34
|
36
|
40
|
44
|
|
Z-φd
|
4-φ14
|
4-φ14
|
4-φ14
|
4-φ18
|
4-φ18
|
4-φ18
|
4-φ18
|
8-φ18
|
8-φ18
|
8-φ18
|
8-φ23
|
12-φ23
|
12-φ25
|
12-φ25
|
16-φ25
|
16-φ30
|
20-φ34
|
20-φ34
|
|
H
|
133
|
170
|
178
|
195
|
230
|
250
|
272
|
300
|
312
|
365
|
400
|
460
|
940
|
985
|
1100
|
1395
|
1480
|
1600
|
|
重量
|
kg
|
3.6
|
4.5
|
6
|
8
|
11
|
15
|
21
|
32
|
44
|
62
|
85
|
148
|
260
|
340
|
552
|
752
|
1200
|
1400
|
|
2.5-MPa UJ41H-25C UJ41W-25CP/R
|
|
公稱通徑DN(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
|
主要外形尺寸
及連接
尺寸
(mm)
|
L
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
650
|
698
|
787
|
914
|
987
|
987
|
|
D
|
95
|
105
|
115
|
135
|
145
|
160
|
180
|
195
|
230
|
270
|
300
|
360
|
425
|
485
|
550
|
610
|
660
|
730
|
|
D1
|
65
|
75
|
85
|
100
|
110
|
125
|
145
|
160
|
190
|
220
|
250
|
310
|
370
|
430
|
490
|
550
|
600
|
600
|
|
D2
|
45
|
55
|
65
|
78
|
85
|
100
|
120
|
135
|
160
|
188
|
218
|
278
|
332
|
390
|
448
|
405
|
555
|
610
|
|
b
|
16
|
16
|
14
|
18
|
18
|
20
|
22
|
22
|
24
|
2/
|
30
|
34
|
36
|
40
|
44
|
48
|
50
|
52
|
|
Z-φd
|
4-φ14
|
4-φ14
|
4-φ14
|
4-φ18
|
4-φ18
|
4-φ18
|
8-φ18
|
8-φ18
|
8-φ23
|
8-φ25
|
8-φ25
|
12-φ30
|
12-φ30
|
16-φ30
|
16-φ34
|
16-φ34
|
20-φ34
|
20-φ41
|
|
H
|
133
|
170
|
178
|
195
|
230
|
250
|
272
|
300
|
312
|
365
|
410
|
470
|
940
|
1000
|
1140
|
1400
|
1500
|
1620
|
|
重量
|
kg
|
3.5
|
4.5
|
6
|
8
|
11
|
16
|
22
|
32
|
48
|
65
|
90
|
165
|
280
|
360
|
580
|
800
|
1280
|
1450
|
|
4.O-MPa UJ41H-40C UJ41W-40CP/R
|
|
公稱通徑DN(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
|
主要外形尺寸
及連接
尺寸
(mm)
|
L
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
650
|
698
|
787
|
914
|
987
|
987
|
|
D
|
95
|
105
|
115
|
135
|
145
|
160
|
180
|
195
|
230
|
270
|
300
|
375
|
445
|
510
|
570
|
655
|
680
|
735
|
|
D1
|
65
|
75
|
85
|
100
|
110
|
125
|
145
|
160
|
190
|
220
|
250
|
320
|
385
|
450
|
515
|
585
|
610
|
670
|
|
D2
|
45
|
55
|
65
|
78
|
85
|
100
|
125
|
135
|
160
|
188
|
218
|
282
|
345
|
408
|
465
|
535
|
560
|
612
|
|
D6
|
40
|
51
|
58
|
66
|
76
|
88
|
110
|
121
|
150
|
176
|
204
|
260
|
313
|
364
|
422
|
474
|
524
|
576
|
|
b
|
16
|
16
|
16
|
18
|
18
|
20
|
22
|
22
|
24
|
28
|
30
|
38
|
42
|
46
|
52
|
58
|
60
|
62
|
|
Z-φd
|
4-φ14
|
4-φ14
|
4-φ18
|
4-φ18
|
4-φ18
|
4-φ18
|
8-φ18
|
8-φ18
|
8-φ23
|
8-φ25
|
8-φ25
|
12-φ30
|
12-φ34
|
16-φ34
|
16-φ34
|
16-φ41
|
20-φ41
|
20-φ48
|
|
H
|
133
|
170
|
178
|
195
|
230
|
250
|
272
|
300
|
312
|
365
|
410
|
580
|
940
|
1000
|
1140
|
1400
|
1500
|
1620
|
|
重量
|
kg
|
3.5
|
4.5
|
6
|
8
|
11
|
16
|
22
|
32
|
48
|
75
|
120
|
185
|
320
|
480
|
700
|
930
|
1450
|
1600
|
法蘭連接柱塞截止閥結構尺寸
|
6.4-MPa U41H-64C UJ41H-64P/R
|
|
公稱通徑 DN(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
主要外
形尺寸
及連接
尺寸
(mm)
|
L
|
170
|
190
|
210
|
230
|
260
|
300
|
340
|
380
|
430
|
500
|
550
|
650
|
775
|
900
|
|
D
|
105
|
125
|
135
|
150
|
165
|
175
|
200
|
210
|
250
|
295
|
340
|
405
|
470
|
530
|
|
D1
|
75
|
90
|
100
|
110
|
125
|
135
|
160
|
170
|
200
|
240
|
280
|
345
|
400
|
460
|
|
D2
|
55
|
68
|
78
|
82
|
95
|
105
|
130
|
140
|
168
|
202
|
240
|
300
|
352
|
412
|
|
D6
|
40
|
51
|
58
|
66
|
76
|
88
|
110
|
121
|
150
|
176
|
204
|
260
|
313
|
364
|
|
b
|
18
|
20
|
22
|
24
|
24
|
26
|
28
|
30
|
32
|
36
|
38
|
44
|
48
|
54
|
|
Z-φd
|
4-φ14
|
4-φ18
|
4-φ14
|
4-φ23
|
4-φ23
|
8-φ23
|
8-φ23
|
8-φ25
|
8-φ30
|
8-φ34
|
8-φ34
|
12-φ34
|
12-φ41
|
16-φ41
|
|
H
|
150
|
165
|
185
|
200
|
235
|
260
|
285
|
320
|
340
|
400
|
450
|
500
|
980
|
1000
|
|
重量
|
kg
|
6
|
8
|
9
|
14
|
22
|
30
|
40
|
70
|
98
|
150
|
260
|
400
|
520
|
680
|
|
PNl0.0MPa UJ41H-100 UJ41H-100P/R
|
|
公稱通徑 DN(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
|
主要外
形尺寸
及連接
尺寸
(mm)
|
L
|
170
|
190
|
210
|
230
|
260
|
300
|
340
|
380
|
430
|
500
|
550
|
650
|
775
|
900
|
1025
|
1150
|
|
D
|
105
|
125
|
135
|
150
|
165
|
195
|
220
|
230
|
265
|
310
|
350
|
430
|
500
|
585
|
655
|
715
|
|
D1
|
75
|
90
|
100
|
110
|
125
|
145
|
170
|
180
|
210
|
250
|
290
|
360
|
430
|
500
|
560
|
620
|
|
H
|
150
|
165
|
185
|
200
|
230
|
250
|
280
|
300
|
340
|
400
|
460
|
520
|
980
|
1060
|
1200
|
1350
|
|
重量
|
kg
|
6
|
8
|
10
|
16
|
26
|
34
|
48
|
96
|
130
|
250
|
380
|
510
|
660
|
810
|
950
|
1100
|
