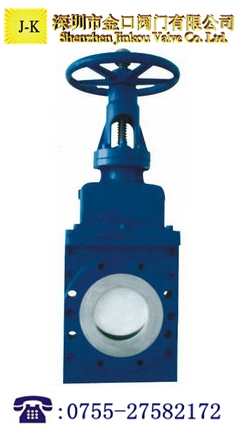

一、干灰平板閘閥用途與規范：
干除灰平板閘閥具有結構合理、開啟靈活、使用壽命長等特點。主要適用于火力發電廠干除灰、粉煤灰氣力輸送系統作為啟閉之用的新型閥門。
二、干灰平板閘閥性能規范:
|
產品型號
|
公稱壓力
|
密封試驗力
|
強度試驗壓力
|
工作溫度
|
適用介質
|
|
973
GHZ73X-10C
|
1.0
|
1.1
|
1.5
|
≤120℃
|
干灰
粉煤灰
|
|
973
GHZ73X-10C
|
1.6
|
1.76
|
2.4
|
|
973
GHZ73X-10C
|
2.5
|
2.75
|
3.75
|
三、干灰平板閘閥參數：
產品名稱：
|
干灰平板閘閥
|
閥體：
|
WCB（ZG230-450）、Q235A板材焊接或不銹鋼
|
產品型號：
|
GHZ73X
|
閥座：
|
聚氨酯或硅橡膠
|
產品口徑：
|
DN100-500
|
閘板：
|
2Cr13或1Cr18Ni9Ti
|
產品壓力：
|
1.0-2.5MPa
|
閥桿：
|
2Cr13或1Cr18Ni9Ti
|
產品材質：
|
鑄鋼、不銹鋼、合金鋼等
|
閥桿螺母：
|
鑄鋁青銅ZCuA19Mn2
|
四、干灰平板閘閥主要連接尺寸:
|
尺寸mm
|
D
|
K
|
d
|
f
|
L
|
n-M
|
D0
|
|
公稱通徑DN
|
|
|
|
|
|
|
|
|
公稱壓力MPa
|
|
|
|
|
|
|
|
|
1.0
|
80
|
200
|
160
|
132
|
3
|
49±1
|
8-M16
|
200
|
|
|
100
|
220
|
180
|
156
|
3
|
56±1
|
8-M16
|
240
|
|
|
125
|
250
|
210
|
184
|
3
|
64±1
|
8-M16
|
240
|
|
|
150
|
285
|
240
|
211
|
3
|
70±1
|
8-M16
|
280
|
|
|
200
|
340
|
295
|
266
|
3
|
71±1
|
8-M20
|
360
|
|
|
250
|
395
|
350
|
319
|
3
|
76±1
|
12-M20
|
400
|
|
|
300
|
445
|
400
|
370
|
4
|
83±1
|
12-M20
|
500
|
|
|
350
|
505
|
460
|
429
|
4
|
92±1
|
16-M20
|
560
|
|
|
400
|
565
|
515
|
480
|
4
|
102±2
|
16-M24
|
600
|
|
|
450
|
615
|
565
|
530
|
4
|
114±2
|
20-M24
|
720
|
|
|
500
|
670
|
620
|
582
|
4
|
127±2
|
20-M24
|
800
|
|
1.6
|
80
|
200
|
160
|
132
|
3
|
49±1
|
8-M16
|
200
|
|
|
100
|
220
|
180
|
156
|
3
|
56±1
|
8-M16
|
240
|
|
|
125
|
250
|
210
|
184
|
3
|
64±1
|
8-M16
|
240
|
|
|
150
|
285
|
240
|
211
|
3
|
70±1
|
8-M20
|
280
|
|
|
200
|
340
|
295
|
266
|
3
|
71±1
|
12-M20
|
360
|
|
|
250
|
405
|
355
|
319
|
3
|
76±1
|
12-M24
|
400
|
|
|
300
|
460
|
410
|
370
|
4
|
83±1
|
12-M24
|
500
|
|
|
350
|
520
|
470
|
429
|
4
|
92±1
|
16-M24
|
560
|
|
|
400
|
580
|
525
|
480
|
4
|
102±2
|
16-M27
|
600
|
|
|
450
|
640
|
585
|
548
|
4
|
114±2
|
20-M27
|
720
|
|
|
500
|
715
|
650
|
609
|
4
|
127±2
|
20-M30
|
800
|
|
2.5
|
80
|
200
|
160
|
132
|
3
|
49±1
|
8-M16
|
200
|
|
|
100
|
235
|
190
|
156
|
3
|
56±1
|
8-M20
|
240
|
|
|
125
|
270
|
220
|
184
|
3
|
64±1
|
8-M24
|
280
|
|
|
150
|
300
|
250
|
211
|
3
|
70±1
|
8-M24
|
320
|
|
|
200
|
360
|
310
|
274
|
3
|
71±1
|
12-M24
|
400
|
|
|
250
|
425
|
370
|
330
|
3
|
76±1
|
12-M27
|
500
|
|
|
300
|
485
|
430
|
389
|
4
|
83±1
|
16-M27
|
560
|
五、閘閥的安裝與維護應注意以下事項：
手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。
雙閘板閘閥應垂直安裝（即閥桿處于垂直位置 , 手輪在頂部 )。
帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力 )。
帶傳動機構的閘閥，按產品使用說明書的規定安裝。
如果閥門經常開關使用 , 每月至少潤滑一次。
