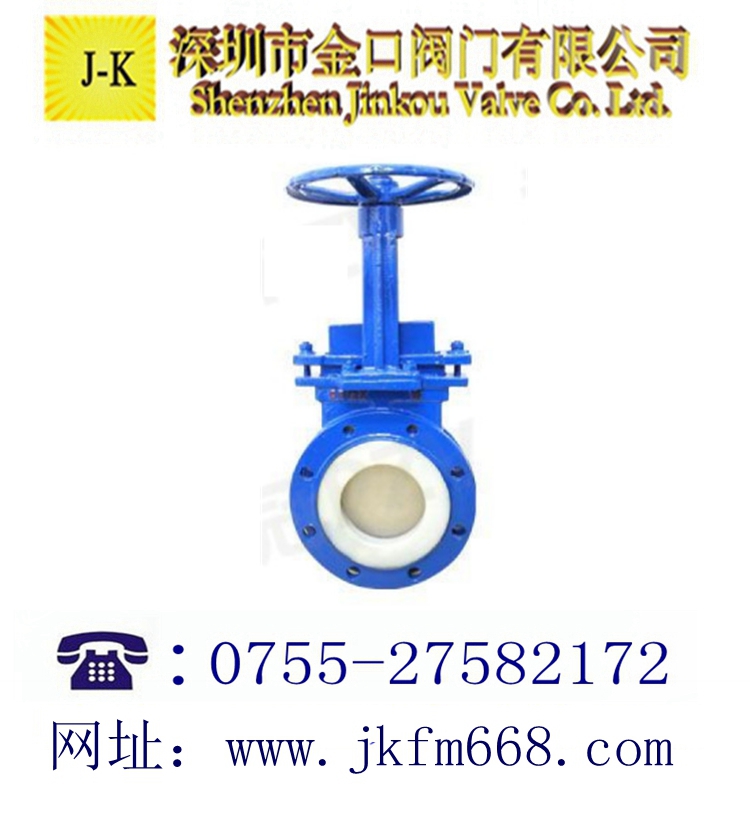

襯氟法蘭刀閘閥【產品信息】

刀閘閥又稱刀門閘閥，刀型漿液閥，它的啟閉件是閘板，閘板的運動方向與流體方向相垂直，靠可以切割纖維材料的刀刃形閘板來切斷介質，閘板有兩個密封面,最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異,通常為50,楔式刀型閘閥的閘板可以做成一個整體，叫做剛性閘板；也可以做成能產生微量變形的閘板,以改善其工藝性,彌補密封面角度在加工過程中產生的偏差,這種閘板叫做彈性閘板。閥體實際上不存在腔室，閘板在側面導向槽內升降，并由底部的凸耳緊壓在閥座上，如需達到較高的介質密封性時，可選用O形密封閥座實現雙向密封。刀閘閥具有較小的安裝空間，工作壓力低，不易堆積雜物，價格較低。

刀型閘閥關閉時,密封面可以只依靠介質壓力來密封,即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封,這就是自密封.大部分刀型閘閥是采用強制密封的,即閥門關閉時，要依靠外力強行將閘板壓向閥座,以保證密封面的密封性。本類閥門在管道中一般應當水平安裝。

刀型閘閥驅動方式：手動，電動，氣動，液動，傘齒輪，電液動和氣液動等驅動方式。刀型閘閥外形：明桿，暗桿兩種。刀型閘閥材質：鑄鐵、鑄鋼、碳鋼、不銹鋼、襯氟等。刀型閘閥密封：硬密封，軟密封，單面密封，雙面密封等多種材質密封。

 超薄型的刀閘閥以其體積小、流阻小、重量輕、易安裝、易拆卸等優點徹底解決了普通閘閥、平板閘閥、球閥、截止閥、調節閥、蝶閥等類閥門的流阻大、重量大、安裝難、占地面積大等的疑難問題。刀閘閥出現后，大量的通用切斷類閥門和調節閥門已被之取代。到今天，全球刀閘閥用量最大的是美國和日本。

【襯氟法蘭刀閘閥】結構特點：

◆閥體、閥蓋的內腔和閘板、閥桿外表面等直接與介質接觸的部件，全部名襯FEP（F46）等氟塑料；

◆密封副為FPF（F46）/ FEP（F46）或其它材料組合，摩擦系數小，啟閉力矩低；

◆填料采用PTFE（F4）標準填料，密封性能好，維護更換方便；

◆帶有彈性的閘板，可補償閘板密封面與閥座密封面之間楔角偏差，吻合度好，密封效果理想；

◆介質可從兩側任意方向通過閘閥，適用于介質方向可能改變的管路上作用啟閉裝置。

◆產品連接件少，整體鋼性好。

◆截流速度快。

◆開度限位機構方便，靈活，精確。

◆體形小巧，外形美觀。

◆操作簡單，省力，維修方便。

◆介質流向不愛限制，不擾流，不降低壓力。



襯氟法蘭刀閘閥的使用范圍為：

1.采礦、鋼鐵工業--用于煤炭、濾渣漿等；

2.凈化裝置--用于廢水、泥漿、污物及帶有懸浮物的澄清水；

3.造紙工業--用于任何濃度紙漿、料水混合物；

4.電站除灰--用于灰渣漿液。

【產品性能參數】

PZ73H、PZ73F、PZ73Y 型刀型閘閥（刀閘閥）主要性能參數
型號	PN	工作壓力 / MPa	適用溫度 / ℃	適用介質
PZV73F-10P/16P	10、16	1.0、1.6	≤ 100	紙漿、污水、煤漿、灰渣水泥混合物
PZ73F-10P/16P
PZ73Y-10P/16P

【產品零部件材料】

PZ73H、PZ73F、PZ73Y 型刀型閘閥（刀閘閥）零部件材料
型號	材料
	閥體	閥桿	密封面	填料
PZ73H-10C/16C	WCB	2Cr13	硬質合金、聚四氟乙烯	V型聚四氟乙烯、柔性石墨環
PZ73F-10P/16P	ZG1Cr18Ni9Ti	1Cr18Ni9Ti
PZ73Y-10P/16P	CF8 (304)	0Cr18Ni9 (304)
