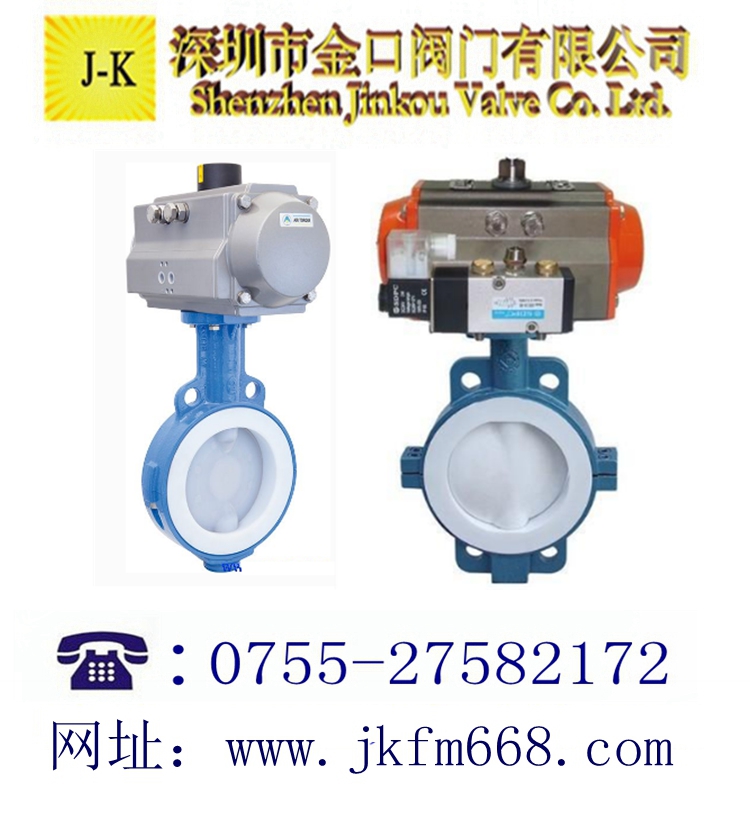

襯氟對夾氣動蝶閥產品概述：

對夾式軟密封襯氟蝶閥外形美觀，其閥體、閥板、閥軸為同心結構設計。與ZMA氣動執行器相配，閥扳與閥軸采用無銷連接，介質與閥軸閥體完全隔離，維護簡便易行，100%雙向氣泡級密封，外表采用環氧樹脂噴塑處理，達到歐洲環保標準。廣泛應用于食品，環保，輕工，石油，造紙，化工，電力等行業的工業自動化系統中。

襯氟對夾氣動蝶閥用途特點：

設計特征
閥體和端蓋采用脫蠟精密鑄造
閥桿防爆出設計
標準的氣源接口可以直接與電磁閥連接
氣缸內壁陽極硬化無須二次潤滑
開關位置+/-5°行程調節，操作簡易
正常使用壓縮空氣0.4-0.6MPa
360℃任意角度安裝

襯氟對夾氣動蝶閥性能規范：
公稱壓力：1.0MPa-2.5MPa
公稱通經：DN32~DN600
適用介質：水，氣體，油品，天然氣，流體類食品，化學制劑、腐蝕性介質、弱酸，弱堿、海水、等
適用溫度：-20~+120 ℃、

襯氟對夾氣動蝶閥執行機構:
執行器型號  GT系列、SR系列、AT系列、AW系列、TH(QGSY)系列單雙作用氣動執行器
供氣壓力  400～700KPa
氣源接口  G1/4"、G1/8"、G3/8"、G1/2"
環境溫度  -30～+70℃
作用形式  單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)--  失氣時閥位保持(FL)
可配附件  、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
注：如需詳細執行器參數，請進入氣動執行器頁面進行查閱。

襯氟對夾氣動蝶閥主要性能指標:
回差  帶：小于全行程的2%
基本誤差  帶：小于全行程的±2%
泄露量l  /  h  符合ANSI  B16.104  IV級標準
可調范圍R  50:01:00

D671F46氣動襯氟對夾蝶閥技術參數:

公稱通徑	DN（mm）	50～1200
公稱壓力	PN（MPa）	0.6	1.0	1.6
試驗壓力	強度試驗	0.9	1.5	2.4
	密封試驗	0.66	1.1	1.76
	氣密封試驗	0.6	0.6	0.6
適用介質	空氣、水、污水、蒸氣、煤氣、油品等。
驅動形式	手動、蝸桿蝸輪傳動、氣傳動、電傳動。

D671F46氣動襯氟對夾蝶閥零件材質:

零件名稱	材料
閥體	球墨鑄鋼、鑄鋼、合金鋼、不銹鋼
蝶板	灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料
密封圈	各種橡膠、聚四氟
閥桿	2Cr13、不銹鋼
填料	O型圈、柔性石墨O

D671F46氣動襯氟對夾蝶閥密封材料選用和適用溫度:

材料品種	氯丁橡膠	丁,,晴橡膠	乙丙橡膠	聚四氟乙烯	硅橡膠	氟橡膠	天然橡膠	尼龍
英語簡稱	CR	NBR	EPDM	PTFE	SI	VITON	NR	PA
型號代號	X或J	XA或JA	XB或JB	F或XC、JC	XD或JD	XE或JE	X1	N
耐最高溫度	82℃	93℃	150℃	232℃	250℃	204℃	85℃	93℃
耐最低溫度	-40℃	-40℃	-40℃	-268℃	-70℃	-23℃	-20℃	-73℃
適用工作溫度	0~+80℃	-20~+82℃	-40~+125℃	-30~+150℃	-70~+150℃	-23~+150℃	-20~+85℃	-30~+93

 維修保養：

 1、閥門應存干燥通風的室內，通路兩端須密封。

 2、長期存放的閥門應定期檢查，清除污物，并在加工面上涂防銹油。

 3、安裝后，應定期進行檢查，主要檢查項目:

 (1)密封面磨損情況。

 (2)閥桿和閥桿螺母的梯形螺紋磨損情況。

 (3)填料是否過時失效，如有損壞應及時更換。

 (4)閥門檢修裝配后，應進行密封性能試驗。
