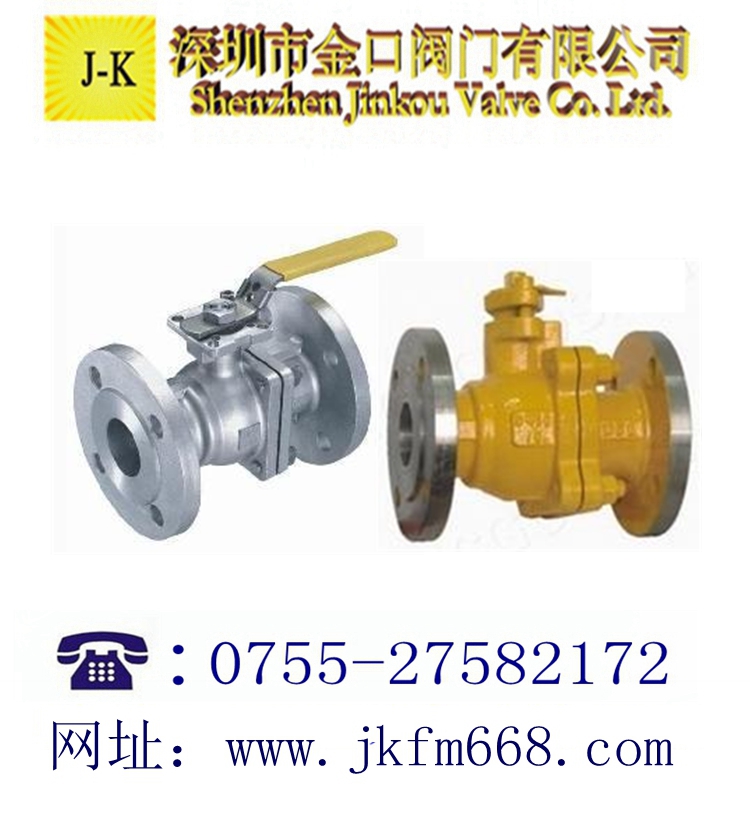

天然氣球閥產品概述：
天然氣專用球閥采用成形聚四氟乙烯填料，適用于大多數高中壓燃氣輸送場合，手 柄操作力矩平穩，O形密封圈用來防止外部雜質進入閥門內部。并保持閥門長期密 封性能，大于DN150的球閥采用蝸輪驅動。
天然氣球閥用途：
Q41F-25/40型天然氣球閥關閉件球體繞閥體中心線作旋轉來達到開啟、關閉的一種 閥門。天然氣球閥采用成形聚四氟乙烯填料，手柄操作力矩平穩，驅動方式可為手 動、蝸輪傳動、氣動、電動等。O形密封圈用來防止外部雜質進入閥門內部，并保 持閥門長期密封性能，大于DN150的球閥采用蝸輪驅動，大于DN200用固定球球 閥。適用于燃氣管路、液化石油氣管路、天然氣管路、煤氣管路等一般工作介質， 不銹鋼閥體而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和、乙烯 等，在各行業得到廣泛的應用。
天然氣球閥操作原理和結構說明：
1、球閥通道平整光滑便于管道掃線清洗,可以輸送漿液及固體顆粒等介質。
2、采用PTFE(特氟隆)等材料作為密封,具有良好潤滑性和彈性,與球體摩擦系小,使用 壽命長。
3、啟閉迅速,啟閉時只需把球體轉動90°,方便而迅速。
4.球閥的流體阻力小,全開時球體通道、閥體通道和連接管道的截面積相等,并且成直 線想通,介質流過球閥,相當于流過一段直通的管子,在各類閥門中球閥的流體阻力最 小。
5、經配置有手動、蝸輪驅動、氣動、電動(防爆)可以實現遠程自動控制,能滿足用戶的各種工況使用要求。

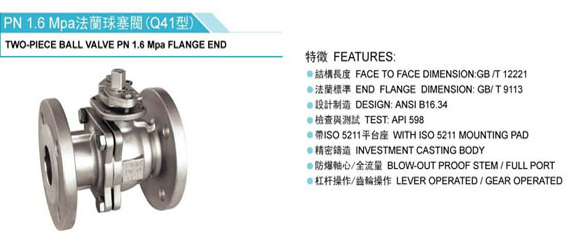

天然氣球閥設計標準：
設計、制造：GB/T12237-89
法蘭連接：JB/T79-94、GB9113-2000
結構長度：GB12221-89
公稱通徑：DN15~DN150mm
公稱壓力：PN1.6、2.5、4.0MP。
天然氣球閥性能參數：
|
公稱壓力
|
殼體試驗
|
密封試驗
|
適用介質
|
適宜溫度
|
|
1.6
|
2.4
|
1.76
|
液化氣、天然氣等
|
-40~+80℃
|
|
2.5
|
3.75
|
3.75
|
|
|
|
4.0
|
6.0
|
4.4
|
|
|
天然氣球閥連接尺寸：
|
公稱通徑、
DN(mm)
|
Q41F-25型主要連接尺寸和外形尺寸（mm）
|
重量(kg)
|
|
L
|
D
|
D1
|
D2
|
Z-φd
|
H
|
b
|
f
|
DO
|
|
|
15
|
130
|
95
|
65
|
45
|
4-14
|
103
|
16
|
2
|
100
|
3
|
|
20
|
140
|
105
|
75
|
55
|
4-14
|
112
|
16
|
2
|
160
|
4
|
|
25
|
150
|
115
|
85
|
65
|
4-14
|
123
|
16
|
2
|
160
|
5
|
|
32
|
165
|
135
|
100
|
78
|
4-18
|
150
|
18
|
2
|
250
|
8
|
|
40
|
180
|
145
|
110
|
85
|
4-18
|
156
|
18
|
3
|
250
|
11
|
|
50
|
200
|
160
|
125
|
100
|
4-18
|
172
|
20
|
3
|
350
|
14
|
|
65
|
220
|
180
|
145
|
120
|
8-18
|
197
|
22
|
3
|
350
|
20
|
|
80
|
250
|
195
|
160
|
135
|
8-18
|
222
|
22
|
3
|
450
|
28
|
|
100
|
320
|
230
|
190
|
160
|
8-23
|
253
|
24
|
4
|
450
|
36
|
|
125
|
400
|
270
|
220
|
188
|
8-25
|
286
|
28
|
4
|
600
|
62
|
|
150
|
400
|
300
|
250
|
218
|
8-25
|
275
|
30
|
4
|
800
|
80
|
