球閥：
標準GB/T21465-2008《閥門術語》中定義為：?jiǎn)㈤]件（球體）由閥桿帶動，并繞球閥軸線作旋轉運動的閥門。亦可用于流體的調節與控制，其中硬密封V型球閥其V型球芯與堆焊硬質合金的金屬閥座之間具有很強的剪切力，特別適用于含纖維、微小固體顆料等的介質。而多通球閥在管道上不僅可靈活控制介質的合流、分流、及流向的切換，同時也可關閉任一通道而使另外兩個通道相連。本類閥門在管道中一般應當水平安裝。球閥分類：氣動球閥，電動球閥，手動球閥。
特點：
一；耐磨；由于硬密封球閥的閥芯是合金鋼噴焊，
密封圈是合金鋼堆焊，所以硬密封球閥在開關時不會產生太大的磨損。（它的硬度系數為65-70）：
二；密封性能好；由于硬密封球閥的密封是采用人工研磨，直到閥芯與密封圈完全吻合才能使用。所以他的密封性能是可靠的。
三；開關輕；由于硬密封球閥的密封圈底部采用彈簧使密封圈與閥芯緊緊抱在一起，所以在外界力量超過彈簧的預緊力時開關非常輕。
四；使用壽命長：已廣泛應用于石油、化工、發電、造紙、原子能、航空、火箭等各部門，以及人們?nèi)粘Ｉ钪小?/span>
氣動球閥結構緊湊，密封可靠，結構簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，易于操作和維修，適用于水 、溶劑、酸和天然氣等一般工作介質，主要用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，亦可用用于流體的調節與控制。
氣動球閥與其它閥門種類相比，具有角行程輸出扭矩，開啟迅速、平穩可靠，適用廣泛，等以下一些優點。
1、止推軸承減小閥桿磨擦力矩，可使閥桿長期操作平穩靈活。
2、防靜電功能：在球體、閥桿、閥體之間設置彈簧，能將開關過程產生的靜電導出。
3、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的磨擦損失小，故氣動球閥的使用壽命長。
4、流體阻力小：氣動球閥是所有閥門分類中流體阻力最小的一種，即使是縮徑氣動球閥，其流體阻力也相當小。
5、閥桿密封可靠：由于閥桿只作彷轉動運而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增高而增大。
6、閥座密封性能好：采用聚四氟乙烯等彈性材料制成的密封圈，結構易于密封，而且氣動球閥的閥封能力隨著介質壓力的增高而增大。
優點：
1．流體阻力小，全通徑的球閥基本沒有流阻。
2．結構簡單、體積小、重量輕。
3．緊密可靠。它有兩個密封面，而且球閥的密封面材料廣泛使用各種塑料，密封性好，能實現完全密封。在真空系統中也已廣泛使用。
4．操作方便，開閉迅速，
|
|

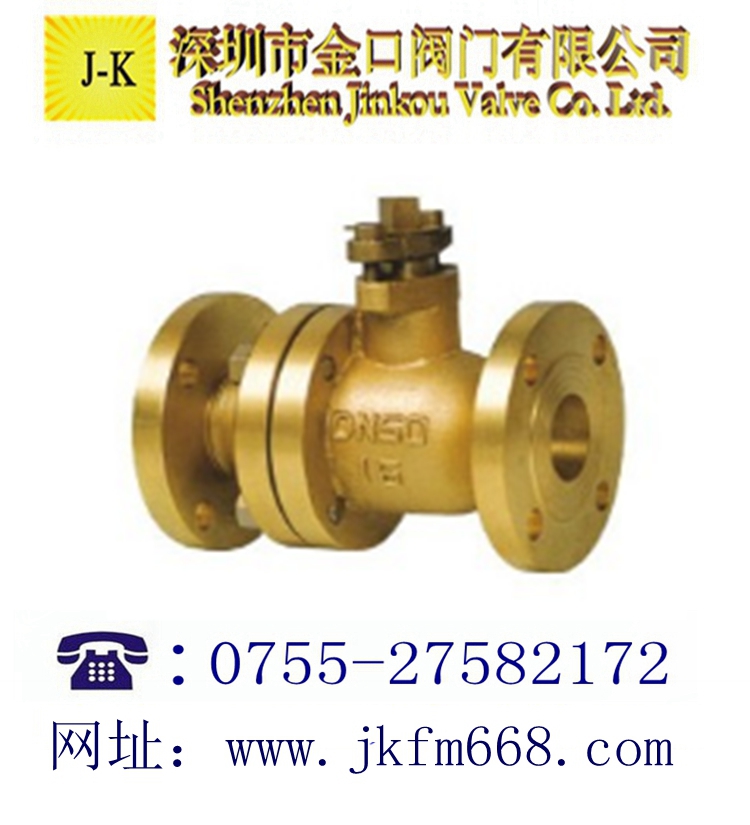

產品名稱
|
法蘭連接球閥
|
|
產品型號
|
Q41F、Q641F、Q941F
|
|
公稱通徑
|
DN15-600mm
|
|
壓力范圍
|
1.6-6.4MPa
|
|
閥體材質
|
鑄鋼、不銹鋼
|
法蘭連接球閥概述：
鑄鋼法蘭球閥用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，選用不同的材質，可分別適用于水、蒸汽、油品、液化氣、天然氣、煤氣、硝酸、醋酸、氧化性介質、尿素等多種介質。
設計標準：
設計與制造按GB/T12237
結構長度按GB/T12221
法蘭連接尺寸按JB/T79
檢驗按JB/T9092
|
試驗項目
|
殼體試驗
|
密封試驗
|
上密封試驗
|
氣密封試驗
|
|
介質
|
水
|
氣
|
|
單位
|
MPa
|
MPa
|
MPa
|
MPa
|
|
公稱壓力PN(MPa)
|
1.6
|
2.4
|
1 8
|
1 8
|
0.5-0.7
|
|
2.5
|
3.8
|
2.8
|
2.8
|
|
4.0
|
6.0
|
4.4
|
4.4
|
|
6.4
|
9.6
|
7.0
|
7.0
|
|
10.0
|
15.0
|
11.0
|
11.0
|
|
16.0
|
24.0
|
18.0
|
18.0
|
主要零件材料：
|
名稱
|
材料
|
|
閥體 /閥蓋
|
CF8
|
CF3
|
CF8M
|
CF3M
|
WCB
|
LCB
|
WC6
|
WC9
|
C5
|
|
球體
|
CF8
|
CF3
|
CF8M
|
CF3M
|
WCB HCr
|
CF8
|
CF8
|
CF8
|
CF8
|
|
閥桿
|
F304
|
F304L
|
F316
|
F316L
|
2C13
|
F304
|
F304
|
F304
|
F304
|
|
閥座
|
PTFE/PPL
|
|
填料 /墊片
|
PTFE/PPL
|
石墨
|
|
螺栓
|
不銹鋼
|
35CrMoA
|
|
螺母
|
不銹鋼
|
45、35CrMoA
|
|
手柄
|
鑄鋼
|
1.6MPa主要連接尺寸：
|
型號
|
公稱通徑 DN(mm)
|
尺寸
|
|
L
|
D
|
D1
|
D2
|
b-f
|
z-Φd
|
H
|
W
|
|
Q41F-16C Q341F-16C Q641F-16C Q941F-16C
|
15
|
130
|
95
|
65
|
45
|
14-2
|
4-Φ14
|
65
|
115
|
|
20
|
140
|
105
|
75
|
55
|
14-2
|
4-Φ14
|
75
|
130
|
|
25
|
150
|
115
|
85
|
65
|
14-2
|
4-Φ14
|
85
|
150
|
|
32
|
165
|
135
|
100
|
78
|
16-2
|
4-Φ18
|
95
|
190
|
|
40
|
180
|
145
|
110
|
85
|
16-3
|
4-Φ18
|
105
|
230
|
|
50
|
200
|
160
|
125
|
100
|
16-3
|
4-Φ18
|
115
|
240
|
|
65
|
220
|
180
|
145
|
120
|
18-3
|
4-Φ18
|
145
|
280
|
|
80
|
250
|
195
|
160
|
135
|
20-3
|
8-Φ18
|
160
|
310
|
|
100
|
280
|
215
|
180
|
155
|
20-3
|
8-Φ18
|
185
|
330
|
|
125
|
320
|
245
|
210
|
185
|
22-3
|
8-Φ18
|
215
|
600
|
|
150
|
360
|
280
|
240
|
210
|
24-3
|
8-中23
|
245
|
800
|
|
200
|
400
|
335
|
295
|
265
|
26-3
|
12-Φ23
|
300
|
1000
|
|
250
|
450
|
405
|
355
|
320
|
30-3
|
12-Φ25
|
380
|
1200
|
2.5MPa主要連接尺寸：
|
型號
|
公稱通徑 DN(mm)
|
尺寸
|
|
L
|
D
|
D1
|
D2
|
b-f
|
z-Φd
|
H
|
W
|
|
Q41F-25C Q341F-25C Q641F-25C Q941F-25C
|
15
|
130
|
95
|
65
|
45
|
14-2
|
4-Φ14
|
65
|
115
|
|
20
|
140
|
105
|
75
|
55
|
14-2
|
4-Φ14
|
75
|
130
|
|
25
|
150
|
115
|
85
|
65
|
14-2
|
4-Φ14
|
85
|
150
|
|
32
|
165
|
135
|
100
|
78
|
16-2
|
4-Φ18
|
95
|
190
|
|
40
|
180
|
145
|
110
|
85
|
18-3
|
4-Φ18
|
105
|
230
|
|
50
|
200
|
160
|
125
|
100
|
20-3
|
4-Φ18
|
115
|
240
|
|
65
|
220
|
180
|
145
|
120
|
22-3
|
8-Φ18
|
145
|
280
|
|
80
|
250
|
195
|
160
|
135
|
22-3
|
8-Φ18
|
160
|
310
|
|
100
|
280
|
230
|
190
|
160
|
24-3
|
8-Φ23
|
185
|
330
|
|
125
|
320
|
270
|
220
|
188
|
28-3
|
8-Φ25
|
215
|
600
|
|
150
|
360
|
300
|
250
|
218
|
30-3
|
8-Φ25
|
245
|
800
|
|
200
|
400
|
360
|
310
|
278
|
34-3
|
12-Φ25
|
300
|
1000
|
|
250
|
450
|
425
|
370
|
332
|
36-3
|
12-Φ30
|
380
|
1200
|
4.0MPa主要連接尺寸：
|
型號
|
公稱通徑 DN(mm)
|
尺寸 (mm)
|
|
L
|
D
|
D1
|
D2
|
D6
|
b-f
|
z-Φd
|
H
|
W
|
|
Q41F-40C Q341F-40C Q641F-40C Q941F-40C
|
15
|
130
|
95
|
65
|
45
|
40
|
16-2
|
4-Φ14
|
70
|
115
|
|
20
|
140
|
105
|
75
|
55
|
51
|
16-2
|
4-Φ14
|
80
|
130
|
|
25
|
150
|
115
|
85
|
65
|
58
|
16-2
|
4-Φ14
|
90
|
150
|
|
32
|
180
|
135
|
100
|
78
|
66
|
18-3
|
4-Φ18
|
100
|
190
|
|
40
|
200
|
145
|
110
|
85
|
76
|
18-3
|
4-Φ18
|
110
|
230
|
|
50
|
220
|
160
|
125
|
100
|
88
|
20-3
|
4-Φ18
|
120
|
240
|
|
65
|
250
|
180
|
145
|
120
|
110
|
22-3
|
8-Φ18
|
150
|
280
|
|
80
|
280
|
195
|
160
|
135
|
121
|
22-3
|
8-Φ18
|
170
|
310
|
|
100
|
320
|
230
|
190
|
160
|
150
|
24-3
|
8-Φ23
|
190
|
330
|
|
125
|
360
|
270
|
220
|
188
|
176
|
28-3
|
8-Φ25
|
220
|
600
|
|
150
|
400
|
300
|
250
|
218
|
204
|
30-3
|
8-Φ25
|
250
|
800
|
|
200
|
550
|
375
|
320
|
282
|
260
|
38-3
|
12-Φ30
|
390
|
1200
|
6.4MPa主要連接尺寸：
|
型號 Type
|
公稱通徑 DN(mm)
|
尺寸
|
|
L
|
D
|
D1
|
D2
|
D6
|
b-f
|
z-Φd
|
H
|
W
|
|
Q41F-64C Q341F-64C Q641F-64C Q941F-64C
|
15
|
140
|
105
|
75
|
55
|
40
|
18-2
|
4-Φ14
|
75
|
115
|
|
20
|
160
|
125
|
90
|
68
|
51
|
20-2
|
4-Φ18
|
85
|
130
|
|
25
|
180
|
135
|
100
|
78
|
58
|
22-2
|
4-Φ18
|
95
|
150
|
|
32
|
200
|
150
|
110
|
82
|
66
|
24-2
|
4-Φ23
|
105
|
190
|
|
40
|
220
|
165
|
125
|
95
|
76
|
24-3
|
4-Φ23
|
120
|
230
|
|
50
|
250
|
175
|
135
|
105
|
88
|
26-3
|
4-Φ23
|
130
|
240
|
|
65
|
280
|
200
|
160
|
130
|
110
|
28-3
|
8-Φ23
|
160
|
280
|
|
80
|
320
|
210
|
170
|
140
|
121
|
30-3
|
8-Φ23
|
180
|
310
|
|
100
|
360
|
250
|
200
|
168
|
150
|
32-3
|
8-Φ25
|
200
|
330
|
|
125
|
381
|
295
|
240
|
202
|
176
|
36-3
|
8-Φ30
|
230
|
600
|
|
150
|
403
|
340
|
280
|
240
|
204
|
38-3
|
8-Φ34
|
260
|
800
|
|
200
|
502
|
405
|
345
|
300
|
260
|
44-3
|
12-Φ34
|
400
|
1200
|
