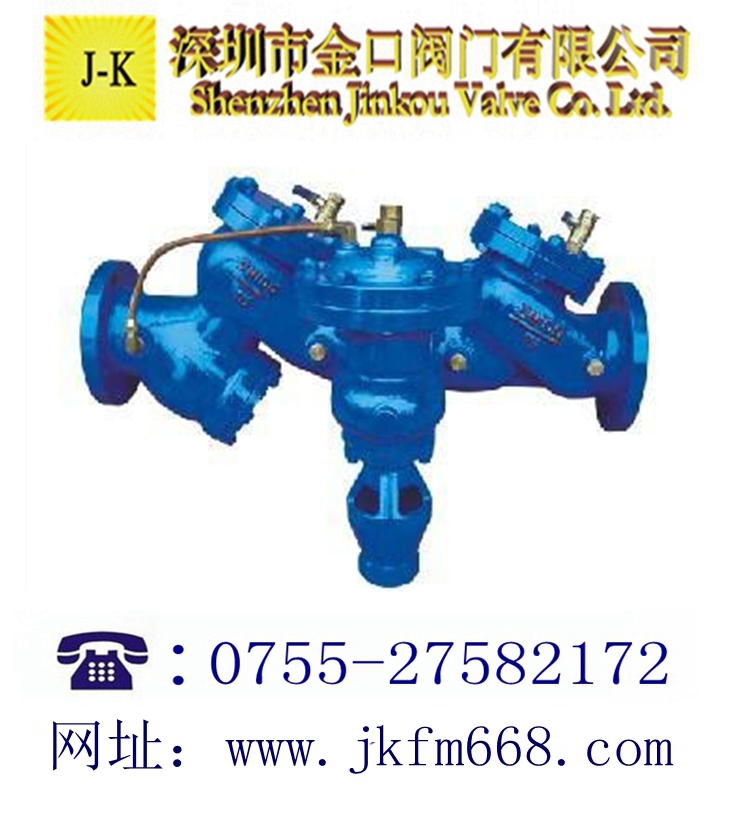

倒流防止器,HS41X倒流防止器是一種采用止回部件組成的可防止給水管道水流倒流的裝置。倒流防止器根據自來水供水設備,尤其是生活飲用水管道回流污染嚴重,又無有效防止回流污染裝置的情況下,研制的一種嚴格限定管道中水只能單向流動的水力控制組合裝置，它的功能是在任何工況下防止管道中的介質倒流,以達到避免倒流污染的目的。目前倒流防止器主要分為低阻力倒流防止器和減壓型倒流防止器兩類，按國家標準低阻力倒流防止器的水頭損失小于3米，減壓型倒流防止器的水頭損失小于7米。
倒流防止器工作原理是:
1、正常供水:
A、清潔市政生活水從第一級止回閥經過排水器到第二級止回閥出口向用戶供水,第一級止回閥進口高壓水通過高壓軟管進入排水器隔膜上腔,而閣膜下腔與第一級止回閥出口(第二級止回閥進口)相通,由于其存在一定的壓差,推動閥瓣下移,排水器關閉,防止隔斷閥正常供水;
B、當閥后管路無用戶,水靜止。如進口壓力保持不變,其前后存在壓差,排水器仍呈關閉狀態。
C、如進口壓力下降,共前后壓差下降到一定值時,彈簧推動閥瓣向上,排水器又開啟泄壓,泄壓到與進口壓力恢復一定壓差時,排水器又關閉。
2、密封失靈時
防污隔斷閥之后管網壓力升高,超過閥前進口壓力時,如第二止回閥密封完好無?漏,高壓水不會倒流,排水器隔膜上下保持原來壓差,排水器關閉,不泄壓。當第二級止回閥密封破壞產生?漏,地二級止回閥之前壓力升高,造成排水器個膜上下壓力并減小,排水器打開,排水泄壓;此時,如第一級止回閥同時密封被破壞,有于第二級止回閥倒流回的高壓水已泄壓減壓,故不會倒流地一級止會閥。
3、如供水過程中供水壓力不斷下降,則排水器隔膜上部壓力下降,安全排水器控制彈簧推動閥芯打開排水器排水。當進口壓力下降至零或負壓時,排水器完全打開,水排出,空氣從排水器進真空腔,從而防止產生虹吸倒流現象。
裝置特點
1、該產品設計獨特，外型美觀，安裝簡單，維修方便。
2、雙止回加空氣隔斷，徹底防止任何工況下的倒流污染。
3、計算精確，加工精良，性能可靠，動作靈敏。
4、根據CJ/T160-2002標準設計。
5、內外表面均噴環保涂層，確保產品的防腐蝕及安全性。
如倒流防止器需使用在海水中訂貨時需注明。
主要技術參數
公稱壓力：1.0～2.5MPa
公稱通徑：50～400mm
適用介質：水
適用溫度：0～80℃
法蘭標準：GB/T 17241.6GB/T 9113
試驗標準：GB/T 13927API598
閥體、閥蓋 鑄鐵、碳鋼、不銹鋼
閥瓣 碳鋼、不銹鋼、丁腈橡膠
閥桿 鋁青銅、鉻不銹鋼
膜片 丁腈橡膠
膜片壓板 碳鋼、不銹鋼
彈簧 不銹鋼

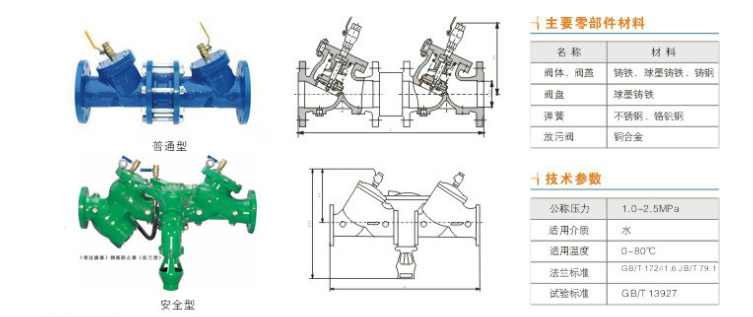

倒流防止器結構圖：
