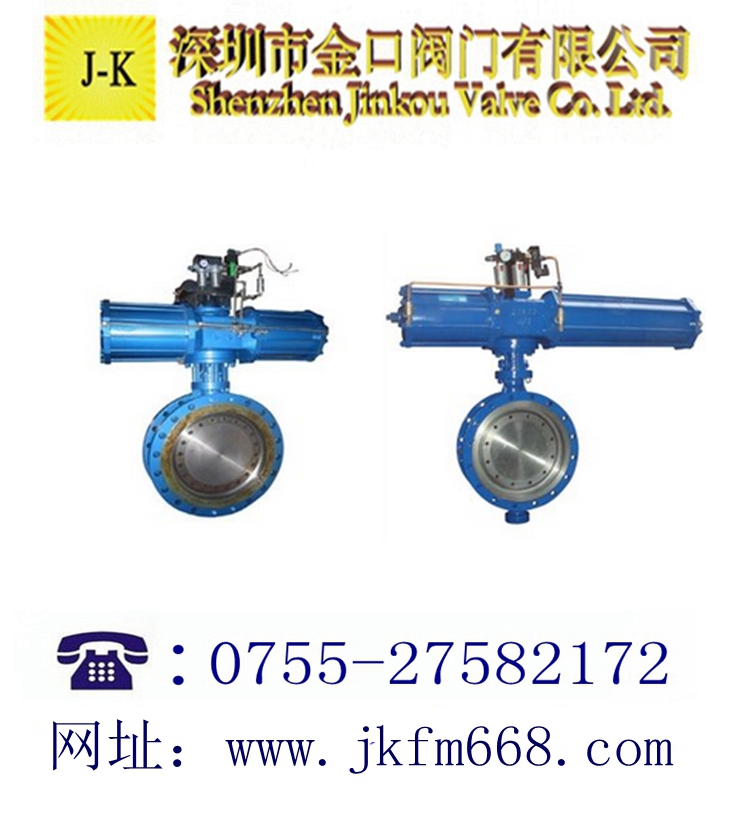

氣動三偏心蝶閥產品概述：
D673H、D643H氣動金屬硬密封蝶閥主要由氣動執行器和金屬硬密封蝶閥組成，再配以不同的附件組合，達到具體的控制要求。氣動金屬硬密封蝶閥則具有耐高低溫、高壓、允許介質中又微小顆粒、使用壽命長等特點，被廣泛用于介質溫度≤425℃的冶金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和截斷流體使用。
氣動三偏心蝶閥執行器選擇：
雙作用型：執行機構無原始位置，工作時需兩個氣源進行操作。輸出軸的位置隨氣源的通斷而停止任意位置。
單作用型：執行機構有原始位置，工作時需一個氣源進行操作。如切斷氣源輸出軸則靠內部彈簧的預緊力自動恢復到原始位置。
氣動三偏心蝶閥設計特點：
該閥結構合理，密封嚴密可靠、流阻小、壓差低、驅動靈活省力，使用壽命倍增。符合GB12238-2008《法蘭和對夾連接蝶閥》和JB/T8527-1997《金屬密封蝶閥》標準，并參照美國ANSI/AWWAC504標準，采用CAD軟件輔助設計。中心垂直板結構，閥軸中心線在閥板密封面上；閥軸中心線在閥門通道的中心線上，閥板采用雙平板桁架式多流道結構，在流速較高時閥板出現不顫抖現象，確保閥門的穩固性。閥體上對稱設有加強筋。有益效果：閥門驅動法蘭下方的加強筋，增加閥門的強度，避免驅動裝置失靈；設置的標盤凹臺，使標盤安裝后不會凸出閥體表面，避免劃傷人手。閥門驅動法蘭形狀呈方形，減輕閥門整體重量。
氣動三偏心蝶閥適用范圍：
本閥適用于高、中、低壓，高溫的管路中作閉路密封裝置、節流裝置和調節裝置。雙偏心單向金屬密封蝶閥廣泛的應用于水利工程、自來水、電力循環水、石油、化工等工業管道上作截斷介質流動。
氣動三偏心蝶閥結構特點：
氣動三偏心蝶閥是一種結構簡單的調節閥，蝶閥是用圓盤式啟閉件(閥瓣或蝶板)往復回轉90°左右來開啟、關閉和調節介質的流動一種不銹鋼閥門；蝶閥在管道上主要起切斷和節流作用。啟閉迅速，流阻小；結構簡單，體積小，重量輕，耗材省，適用于大口徑閥門中；可用于帶懸浮固體顆粒的介質，依據密封面的強度也可用于粉狀和顆粒狀介質。
氣動三偏心對夾蝶閥，閥體采用了三偏心多層次金屬密封結構，精密的閥板密封面經拋光處理后與三維偏心密封面有機結合，具有耐高低溫、高壓、允許介質中有微小顆粒、使用壽命長等特點。被廣泛運用于、冶金、化工、石油、可燃氣體、給排水等行業。
    ※　采用三偏心結構，閥板與閥座幾乎沒有摩擦
    ※　閥體密封面采用堆焊鉆基硬質合金，具有耐摩擦得特點
    ※　閥板密封面為硬質層疊式金屬片，具有金屬硬密封和彈性密封的雙重優點
    ※　密封不受介質高、低溫的影響
    ※　四大系列連接方式可適用于所有的末端連接
性能參數】

工作壓力(MPa)		0.6~10.0 (PN6-PN100)
適用溫度(℃)		≤400℃
適用介質		水、油、氣、醋酸類、硝酸類等其他介質
材料	閥體	WCB CF8 CF8 鉻鉬鋼低溫鋼鎳合金 Monel Duplex Steel
	蝶板	WCB CF8 CF8 鉻鉬鋼低溫鋼鎳合金 Monel Duplex Steel
	閥桿	2Cr13 F304 F316鉻鉬鋼低溫鋼鎳合金 Monel
	密封面	SS+柔性石墨不銹鋼司太立合金碳化鎢鎳合金 Monel
	填料	柔性石墨 PTFE

【外形尺寸】

PN	DN	L	H3	Ho3	B3
0.6MPa 1.0MPa	200	89	695	325	275
	250	114	750	355	275
	300	114	935	475	378
	350	127	1000	510	378
	400	140	1145	590	378
	450	152	1205	632	530
	500	152	1256	665	530
	600	178	1526	830	530
	700	229	1640	903	530
	800	241	1786	972	680
	900	241	1917	1052	680
	1000	300	2600	1170	680
1.6MPa 2.5MPa	200	89	695	327	275
	250	114	750	355	275
	300	114	955	472	378
	350	127	1033	515	378
	400	140	1185	595	530
	450	152	1270	632	530
	500	152	1335	665	530
	600	178	1642	829	680
	700	229	1785	905	680
	800	241	1915	970	680
4.0MPa	200	89	750	375	275
	250	114	905	445	378
	300	114	1085	538	503
	350	127	1160	567	503
	400	140	1230	609	503
	450	152	1520	765	680
	500	152	1335	665	530

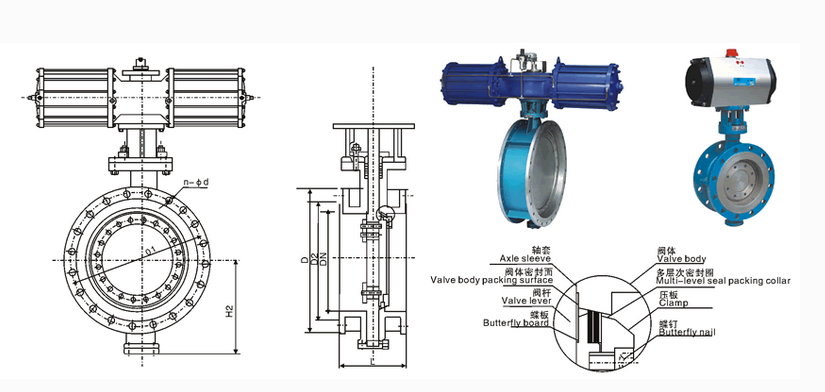

氣動三偏心蝶閥結構圖：
