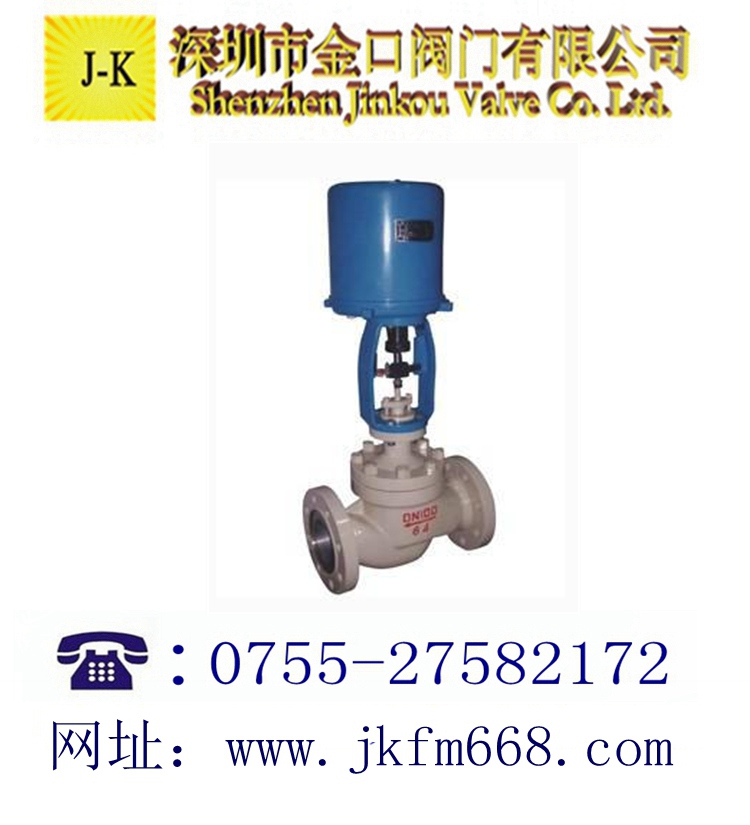

ZDLM精小型電動套筒調節閥（帶散熱片）接受調節儀表來的直流電流信號，改變被調介質流量，使被控工藝參數保持在給定值。廣泛應用于電力、冶金、化工、石油、輕紡、制藥、造紙等工業部門的生產自動化控制。
本系列產品公稱通徑由20至300mm，公稱壓力有1.6、4.0、6.4MPa,接受信號為0～10mA.DC或4～20mA.DC,使用溫度范圍由-40℃～450℃。其中電動單座調節閥適用于壓差較小，介質粘度較大或稍有顆粒雜質場合；電動套筒調節閥適用于壓差較大且泄漏量較大的場合。
【結構特點】
閥體、閥蓋：HT200、ZG230—450、ZG1Cr18Ni9Ti
閥 芯：1Cr18Ni9Ti、司鈦萊合金堆焊、增強聚四氟乙烯
填 料：聚四氟乙烯、柔性石墨、不銹鋼波紋管
推桿、襯套：2Cr13
墊 片：橡膠石棉板、1Cr18Ni9Ti、石墨纏繞墊片
加工定制：是 型號：供應ZDLM-16C DN150電動套筒調節閥
材質：碳鋼 連接形式：焊接 公稱通徑：20-3000（mm）
適用介質：水,蒸汽,油品,各種高腐蝕化學介質,弱酸堿介質,氨氣,氮氣,氧氣,氫氣,液化氣,空氣 壓力環境：常壓 工作溫度：常溫
流動方向：單向 驅動方式：電子 零部件及配件：執行器
形態：旋塞式 類型(通道位置)：二通式 標準：國標
密封形式：軟密封型
壓力有16/25/40/64,材質有WCB/304/316
產品簡介：
ZDLM電動套筒調節閥采用套筒導向，壓力平衡型雙密封面、單密封面結構，是一種力平衡的調節閥，閥體結構緊湊，流體通道呈現S流線型。優點為壓降損失小流通量大，可調范圍廣，流量特性精度高。調節閥配用接收ON-OFF或4-20mADC或1-5V的直流信號進行比例動作的小型、堅固、高精度的執行機構，更適用于要求動態穩定性好，噪音低，空化/閃蒸等，高低溫，高壓差流體控制條件下使用。
標準技術參數：
【閥體】
形 式：直通鑄造球形閥
閥 尺 寸：DN20-200
額定壓力：PN16、PN40、PN63、PN100
連接形式：法蘭（標準型）螺紋、焊接（須用戶指定）
法蘭標準：鋼制法蘭按GB9113-200、JB/T-94
密封面形式：PN16為凸面
PN40、PN63、PN100為凹凸面
材 料：ZG230 ~ 450
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
結構形式：標準型（-20℃ ~ +200℃ ）
低溫型（-60℃ ~ -196℃ ）
散熱型（-40℃ ~ +450℃ ）
波紋管密封型
壓蓋形式：壓板式
填 料：V型聚四氟乙烯填料，柔性石墨填料
墊 片：型式--齒型和平型
材料--F4/改性F4，不銹鋼+石墨
【閥內組件】
結構形式：壓力平衡形式
閥 芯：柱塞型
金屬密封
等百分比特性（%C）
線性特性（LC）
軟密封（銅芯材料：增強聚四氟乙烯）
【執行機構】
型 式：電動執行機構
381LSA/XA-08 381LSA/XA-20
381LSB/XB-30 381LSA/XA-50
381LSC-65 381LSC-99 381LSC-160
閥 作 用：正作用，反作用
控制動作：比例控制或ON-OFF控制
輸入信號：4 ~ 20mADC或1-5VDC須選擇輸入信號“斷”時調節閥的位
置（保護、全開、全關）
電 源：AC220V，50Hz
輸出信號：4 ~ 20mADC（負載電阻500Ω以下）
功 耗：A型/50VA，B型/150VA，C型/220VA
保護等級：IP55
出線連接：普通S型G1/2，防爆X型G3/4
環境溫度：無空間加熱器-10℃ ~ +60℃
有空間加熱器-35℃ ~ +60℃
防爆X型 -10℃ ~ +40℃
環境濕度：普通S型95%以下，防爆V型45-85%
隔爆等級：ExdllBT4
過載保護：A、B型任選，C型必配
手動裝置：帶手柄
