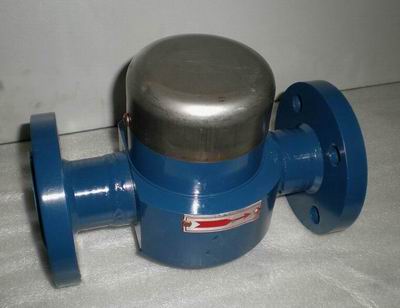

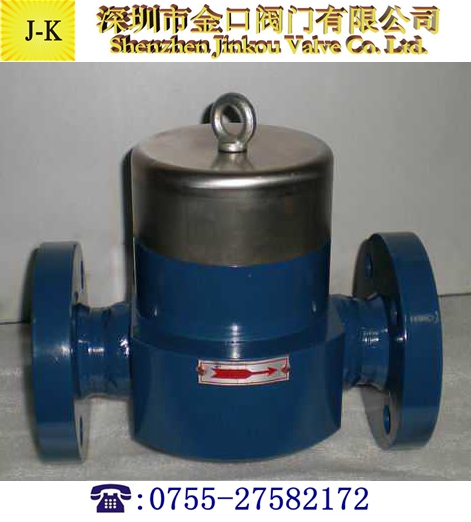

蒸汽保溫型疏水閥產品介紹:
蒸汽保溫型疏水閥是圓盤式疏水閥的最新技術，它在圓盤式蒸汽疏水閥的主氣室外增加一層通蒸汽的保溫外殼，使主氣室的溫度保持與管道的凝結水溫度相同，如果沒有凝結水產生疏水閥就不會開啟，節能效果顯著。該疏水閥采用合金鋼閥體材料制造，能耐550℃的高溫，能適合高壓高溫惡劣環境工況下的疏水，動作靈敏，工作質量高。是高壓過熱蒸汽管線和高壓過熱設備最理想的疏水閥。

蒸汽保溫型疏水閥工作原理:

本疏水閥內有一個閥片，既是敏感件又是動作執行件。當裝置啟動時，管道出現冷卻凝結水，凝結水靠工作壓力推開閥片，迅速排放。當凝結水排放完畢，蒸汽進入疏水閥內，蒸汽的體積迅速擴大，蒸汽比凝結水的體積和流速大，使閥片上下產生壓差，閥片在蒸汽流速的吸力下迅速關閉。當閥片關閉時，閥片受到兩面壓力，閥片下面的受力面積小于上面的受力面積，因疏水閥汽室里面的壓力來源于蒸汽壓力，所以閥片上面受力大于下面，閥片緊緊關閉。當疏水閥汽室里面的蒸汽降溫成凝結水，汽室里面的壓力消失。凝結水靠工作壓力推開閥片，凝結水又繼續排放，循環工作，間斷排水。 本疏水閥的汽室外面增加一層外殼，外殼內室和蒸汽管道相通，利用管道自身蒸汽對疏水閥的主汽室進行保溫，使主汽室的溫度不易降溫，保持汽壓，疏水閥緊緊關閉。當管線產生凝結水，疏水閥外殼降溫，疏水閥才能開啟排水；在過熱蒸汽管線上如果沒有凝結水產生，疏水閥不會開啟，工作質量高，節能效果好。該閥最高允許溫度為550℃，閥體為合金鋼，閥心為硬質合金，經久耐用，使用壽命長，是高壓.高溫過熱蒸汽專用疏水閥。

 主要性能和零部件:

零部件材料	閥體、閥蓋	WCB/WC5/WC9	性能參數	最高允許壓力	6.5Mpa、15.0Mpa、26.0Mpa
	閥片	鉻不銹鋼		最高允許溫度	425℃ 500℃
	過濾網	不銹鋼		最高允許背壓率	50%
	閥座密封面	鈷鉻鎢合金		適用介質	過熱蒸汽、飽和蒸汽、凝結水

型號 規格 外型尺寸表:

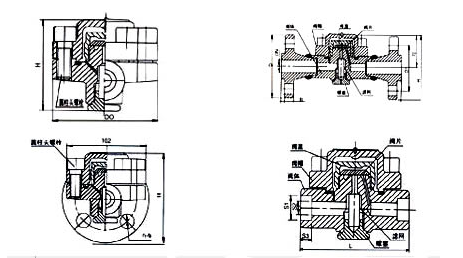

CSHR65A蒸汽保溫型疏水閥外形尺寸圖

型 號	CSHR65A-W（承插焊）			型 號	CSHR65A-F（法蘭）
通 徑	15mm	20mm	25mm	通 徑	15mm	20mm	25mm
L	130	130	130	L	210	210	230
D0	102	102	102	H	120	132	135
H	106	106	106	D	95	120	125
S1	21.7	27.05	33.18	D1	66.5	82.5	89
S2	15	15	15	n-Ф	4-16	4-20	4-20
S3	9.2	12.7	12.7	B	14.5	16	17.5
法蘭連接按 HG-20592. 20615-97或用戶要求制造。

 維修保養:
 1、閥門應存干燥通風的室內，通路兩端須密封。
 2、長期存放的閥門應定期檢查，清除污物，并在加工面上涂防銹油。
 3、安裝后，應定期進行檢查，主要檢查項目:
 (1)密封面磨損情況。
 (2)閥桿和閥桿螺母的梯形螺紋磨損情況。
 (3)填料是否過時失效，如有損壞應及時更換。
 (4)閥門檢修裝配后，應進行密封性能試驗。
