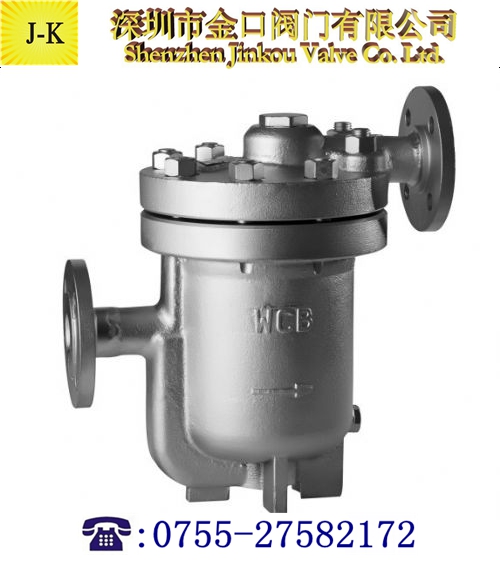

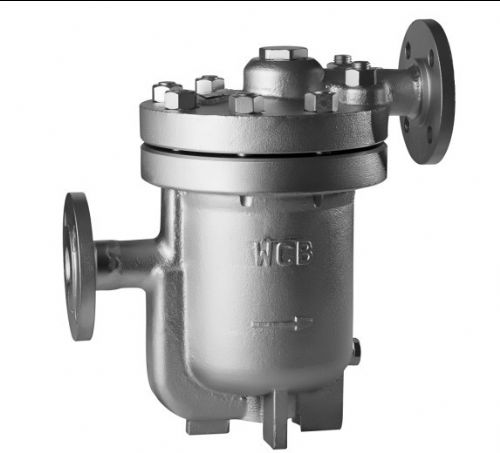

【SER25鐘形浮子式蒸汽疏水閥】SCCV關閉方式和雙閥座壓差機械安裝在同一單元內壽命長久，當凝結水量增大時，吊桶失去浮力使得機械反向密封而產生壓差，主閥開啟而獲得大排量，使用汽設備迅速啟動，最大限度地發揮出機器的熱效率。

鐘形浮子式蒸汽疏水閥性能:

杠桿差壓式鐘形浮子疏水閥(圖 1)吸收了差壓式和杠桿式鐘形浮子疏水閥的優點， 使結構更加完善， 性能更加優良。具有排量大， 體積小， 可以制成高壓疏水閥， 且耐水擊等優點。

鐘形浮子式蒸汽疏水閥結構：

杠桿差壓式鐘形浮子疏水閥主要由閥體、閥蓋、主閥、 副閥、 杠桿、 吊桿、 鐘罩、 過濾網和調位環等組成。疏水閥的鐘形浮子通過杠桿拉動其上的副閥， 杠桿的右端用銷軸與吊桿鉸鏈連接， 吊桿的上端用銷釘連接在調位環上 ， 松開調位環左邊螺釘可調節浮子在閥體內的中心位置。

鐘形浮子式蒸汽疏水閥工作原理：

(1)關閉狀態
　　開始運行時 ， 鐘形浮子、 主閥和杠桿等零件的重力使其繞杠桿支點轉動。將閥開啟， 冷空氣和凝結水向出口 排出， 然后從人口 進入蒸汽， 在鐘形浮子內形成蒸汽腔 ， 浮子上浮 ， 從而關閉主副閥座孔， 切斷凝結水排出通道 ， 閥門處于關閉狀態。
　　(2)轉入開啟狀態
　　浮子內的蒸汽一部分凝結成水， 而另一部分從排氣孔逸出。鐘形浮子因所受浮力減小而下沉， 通過杠桿的作用， 副閥打開副閥座孔， 閥門處于小排量排水狀態。隨著浮子內蒸汽不斷凝結和逸出， 浮子和副閥繼續下沉， 直到副閥下端關閉反密封座孑 L。此時主閥下端與內腔通大氣， 而主閥的上端 ， 處在蒸汽壓力的作用下 ， 使主閥開始下沉， 直到主閥下沉打開主閥座孔 ， 凝結水通過座孔排出， 閥門處于大排量排水狀態。

鐘形浮子式蒸汽疏水閥主要連接尺寸

產品型號	公稱通徑  DN	連接方式	使用壓力范圍  （ Mpa)	最高允許  溫度℃	閥體材質	外形尺寸
						L	H1	H2	W
ER15H	15-15	內螺紋  ZG1/2"～11/2"	0.01～0.3～0.7	350	WCB	200	135	120	125
	32-50	內螺紋  ZG1/4"～2"	0.01～0.5～1.6	350	WCB	205	140	160	140
ER45H	15-20	法蘭	0.01～0.3～0.7	350	WCB	260	135	120	125
	25	法蘭	0.01～0.5～1.2	350	WCB	270	135	120	125
	32-40	法蘭	0.05～0.7～1.6	350	WCB	310	140	160	140
	50	法蘭	0.05～0.7～1.6	350	WCB	315	140	160	140
SER25	15-50	承接焊	0.05～2.5～4.5～6.5	350	WCB	300	210	180	345
	15-50	法蘭	0.05～2.5～4.5～6.5	350	WCB	380	210	180	345

維修保養
 1、閥門應存干燥通風的室內，通路兩端須密封。
 2、長期存放的閥門應定期檢查，清除污物，并在加工面上涂防銹油。
 3、安裝后，應定期進行檢查，主要檢查項目:
 (1)密封面磨損情況。
 (2)閥桿和閥桿螺母的梯形螺紋磨損情況。
 (3)填料是否過時失效，如有損壞應及時更換。
 (4)閥門檢修裝配后，應進行密封性能試驗。
